Pengertian dan Symbol Flowchart Apollonia Crystal 7C/3

Flowchart atau bagan alur adalah diagram yang menampilkan langkah-langkah dan keputusan untuk melakukan sebuah proses dari suatu program. Setiap langkah digambarkan dalam bentuk diagram dan dihubungkan dengan garis atau arah panah.

Jenis Flowchart:

1. Sistem flowchart

2. Program flowchart , dua jenis penggambaran= Conceptual flowchart dan detail flowchart.

Flowchart berperan penting dalam memutuskan sebuah langkah atau fungsionalitas dari sebuah proyek pembuatan program yang melibatkan banyak orang sekaligus. Selain itu dengan menggunakan bagan alur proses dari sebuah program akan lebih jelas, ringkas, dan mengurangi kemungkinan untuk salah penafsiran.

*Fungsi utama dari flowchart adalah memberi gambaran jalannya sebuah program dari satu proses ke proses lainnya.

*Selain itu, fungsi lain dari flowchart adalah untuk menyederhanakan rangkaian prosedur agar memudahkan pemahaman terhadap informasi tersebut.

*Flowchart sendiri terdiri dari lima jenis, masing-masing jenis memiliki karakteristik dalam penggunaanya. Berikut adalah jenis-jenisnya:

1. Flowchart dokumen
   Pertama ada flowchart dokumen (document flowchart) atau bisa juga disebut dengan paperwork flowchart. Flowchart dokumen berfungsi untuk menelusuri alur form dari satu bagian ke bagian yang lain, termasuk bagaimana laporan diproses, dicatat, dan disimpan.

2. Flowchart program
   Selanjutnya kita akan membahas flowchart program. Flowchart ini menggambarkan secara rinci prosedur dari proses program. Flowchart program terdiri dari dua macam, antara lain: flowchart logika program (program logic flowchart) dan flowchart program komputer terinci (detailed computer program flowchart).

3. Flowchart proses
   Flowchart proses adalah cara penggambaran rekayasa industrial dengan cara merinci dan menganalisis langkah-langkah selanjutnya dalam suatu prosedur atau sistem.

4. Flowchart sistem
   Yang keempat ada flowchart sistem. Flowchart sistem adalah flowchart yang menampilkan tahapan atau proses kerja yang sedang berlangsung di dalam sistem secara menyeluruh. Selain itu flowchart sistem juga menguraikan urutan dari setiap prosedur yang ada di dalam sistem.

5. Flowchart skematik
   Terakhir ada flowchart skematik. Flowchart ini menampilkan alur prosedur suatu sistem, hampir sama dengan flowchart sistem. Namun, ada perbedaan dalam penggunaan simbol-simbol dalam menggambarkan alur. Selain simbol-simbol, flowchart skematik juga menggunakan gambar-gambar komputer serta peralatan lainnya untuk mempermudah dalam pembacaan flowchart untuk orang awam.

Refernsi: https://www.dicoding.com/blog/flowchart-adalah/

Flowchart Adalah: Fungsi, Jenis, Simbol, dan Contohnya - Dicoding Blog

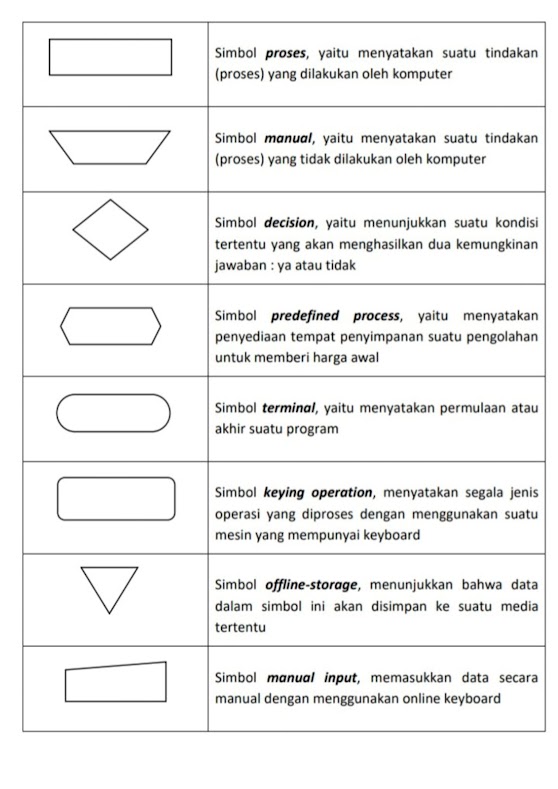

SYMBOL-SYMBOL FLOWCHART:

a. Flow Direction Symbol (Simbol penghubung alur).

b. Processing Symbols (Simbol proses).

c. Input-Output Symbols (simbol output-input)
